Une salle de sport avec un système de chauffage durable, intelligent et hybride
Une pompe à chaleur air/eau associée à une chaudière à gaz à condensation forment le duo parfait pour un confort excellent.
OÙ ?

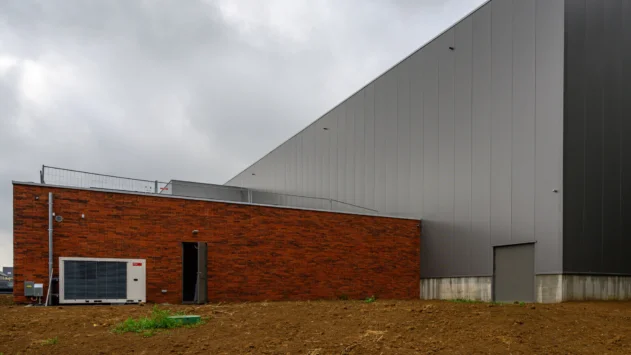

Le hall sportif à Emines (La Bruyère)
CHALLENGE
La recherche d'un système hybride, durable et fiable
SOLUTION
Une Belaria fit (53) et une UltraGas 2 (125) combinées avec un ballon EnerVal et CombiVal
POINTS FORTS
Economique, efficace, fiable et durable
Info sur le projet
Une pompe à chaleur air/eau associée à une chaudière à gaz à condensation forment le duo parfait pour un confort excellent. Au « Hall Sportif », une salle de sport polyvalente située à La Bruyère en Belgique, l'installation de chauffage, avec la pompe à chaleur Hoval Belaria fit et la chaudière à gaz à condensation Hoval UltraGas 2, opère de manière fiable.

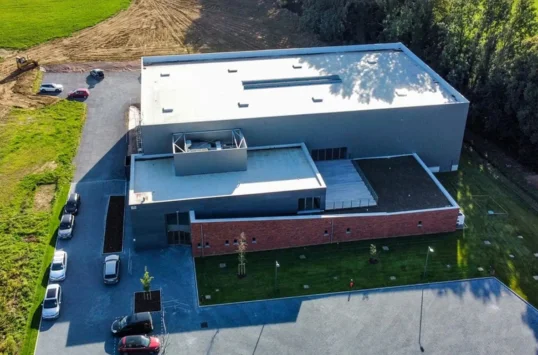

Une salle de sport comme objet de référence : à Emines, une section de la commune de La Bruyère, Edergen, partenaire exclusif de Hoval en Belgique, a réalisé une installation de chauffage durable et écologique, préparation d'eau chaude comprise, sur un site sportif ultra moderne. La production de chaleur dans la salle de sport polyvalente se démarque par un système hybride sophistiqué. Sur le plan architectural, les trois cubes judicieusement imbriqués les uns dans les autres font ressortir le nouveau bâtiment.

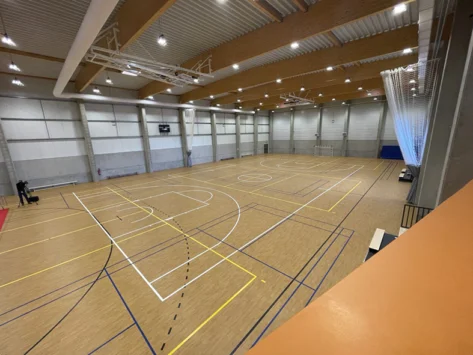

La surface chauffée du bâtiment du « Hall Sportif de la Bruyère » s'étend sur un total de 2136 m². La chaleur est émise par des aérothermes et des radiateurs. En plus du chauffage de la salle de sport et des locaux annexes, la préparation d'eau chaude pour un total de 22 douches est aussi une composante importante de l'installation. La température théorique du système de diffusion de la chaleur est de 60 °C. La température extérieure minimale de référence de -9 °C sur le site permet d'obtenir un calcul de charge de chauffage de la salle de sport polyvalente de 99 kW.
80% de la consommation énergétique annuelle sont couverts par la pompe à chaleur.
La pompe à chaleur air/eau Belaria fit et la chaudière à gaz à condensation UltraGas 2 forment une installation de chauffage et d'eau chaude efficace.
Chaud en été, froid en hiver - la puissance de chauffage alors requise pour chauffer la salle de sport varie en fonction des fluctuations saisonnières. Les avantages de cette installation de chauffage et d'eau chaude sont évidents. Dès les basses températures hivernales atteintes, la pompe à chaleur écologique Belaria fit n'apporte plus la puissance de chauffage nécessaire, l'UltraGas 2 entre alors en scène et assure ainsi la température ambiante souhaitée.

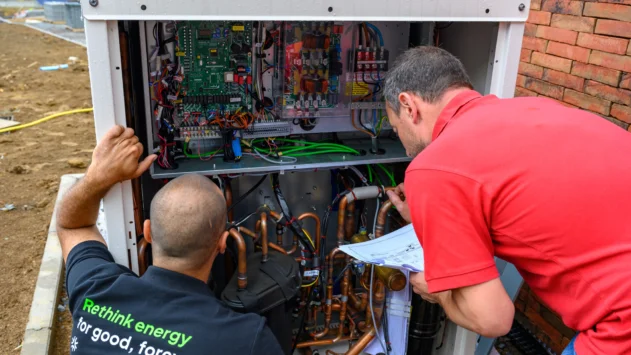

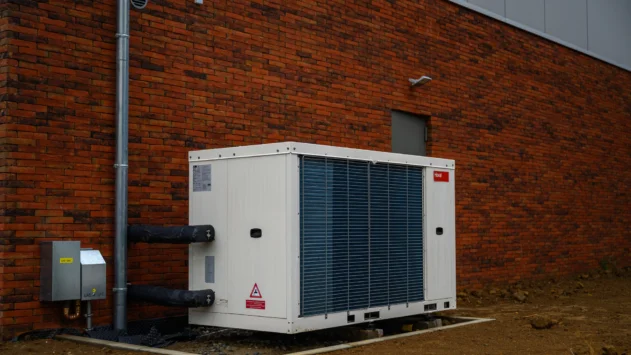

La pompe à chaleur écologique Belaria fit (53) est en mesure d'adapter sa puissance de manière optimale aux différents besoins en chaleur grâce aux deux compresseurs intégrés, dotés de la technologie Inverter. Cela empêche de manière efficace les court-cycles indésirables, ce qui, sur une longue période, influe de manière négative sur la durée de vie des compresseurs de toute pompe à chaleur.

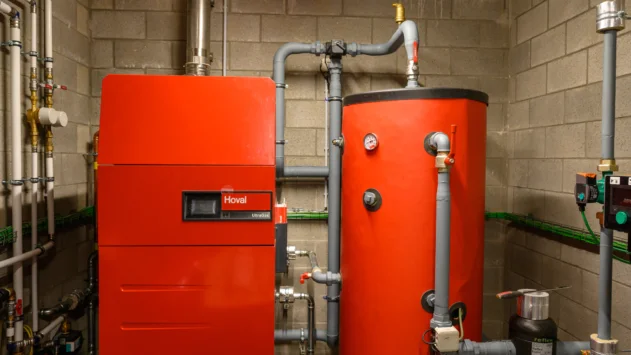

L'installation de chauffage intelligente de la salle de sport est un système hybride classique. Ce qui signifie qu'elle possède deux générateurs de chaleur. Dans la salle de sport de La Bruyère, une chaudière à gaz à condensation modulante UltraGas 2 (125) est installée en plus de la pompe à chaleur. La chaudière à gaz fonctionne au propane. En tant qu'alternative écologique, l'UltraGas 2 peut aussi fonctionner avec 100% de biométhane ou encore avec 20% d'hydrogène mélangé à du gaz naturel ou du biométhane. La citerne de propane est enfouie dans le sol à l'extérieur de la salle de sport.
Avec une part de charge de chauffage de seulement 50 %, l'intégration de la Belaria fit dans un système hybride permet à la Belaria fit, efficace en énergie, de couvrir une consommation énergétique annuelle du complexe de bâtiments de 83%. Ce qui permet à ce système hybride de réduire les émissions de CO2.
NOS PARTENAIRES
- Client: Commune de la Bruyère
- Installateur: Techniterm
- Bureau d'études: BSolutions
- Constructeur: Houyoux Constructions
Diagramme hydraulique du « Hall sportif »
La température de consigne dans le hall est assurée par la Belaria fit

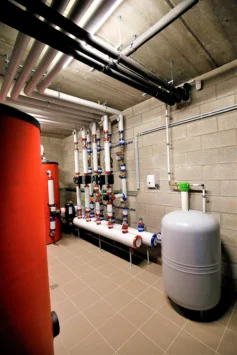

La pompe à chaleur Belaria fit chauffe le ballon tampon EnerVal à la température de consigne requise. En fonction du/des circuit(s) prioritaire(s), soit les circuits de chauffage, soit l'accumulateur d'eau sanitaire CombiVal ER soit les deux, peuvent être directement alimentés.
La température de consigne dans le hall n'est pas atteinte
La pompe à chaleur Belaria fit chauffe le ballon tampon EnerVal, mais la température de consigne n'est pas atteinte. Maintenant, la chaudière à gaz à condensation UltraGas 2 entre en jeu et réchauffe l'eau chaude à la température de consigne exigée de 60 °C. En fonction du/des circuit(s) prioritaire(s), soit les circuits de chauffage, soit l'accumulateur d'eau sanitaire CombiVal ER soit les deux, peuvent être directement alimentés.
IMAGES
LES PRODUITS CONCERNéS

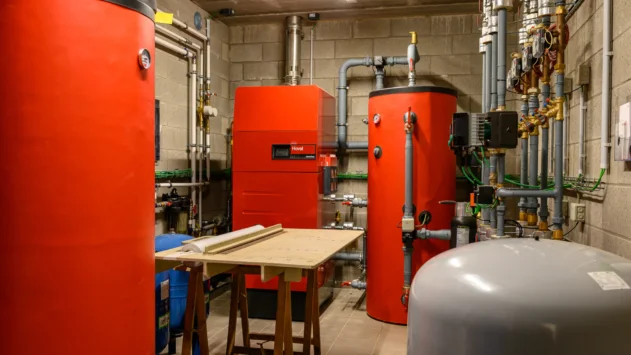

Grâce à la pompe à chaleur air/eau Belaria fit (53) associée à une chaudière à gaz à condensation UltraGas 2 (125) ainsi qu'à un ballon tampon EnerVal (500) et un CombiVal ER (500), le système hybride parfaitement harmonisé constitue une solution d'installation performante mais aussi durable pour la salle de sport polyvalente de La Bruyère.

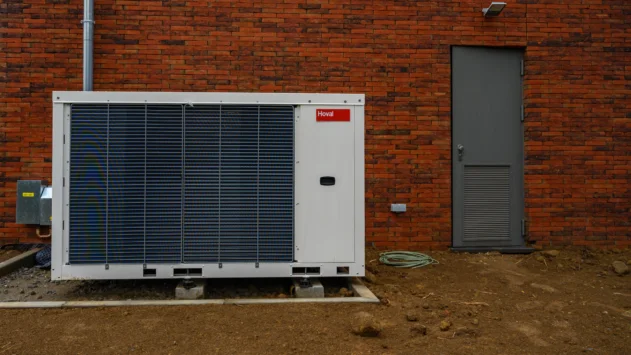

La pompe à chaleur réversible Hoval Belaria fit existe par ailleurs en deux puissances et peut être mise en œuvre dans de nombreux projets où le froid ou la chaleur joue un rôle. Dans son circuit frigorifique, la Belaria fit utilise le fluide frigorigène R32.
Seule, la Belaria fit délivre une puissance de chauffage pouvant atteindre 85 kW à une température extérieure de 2 °C. En cascade, il est possible de mettre jusqu'à 16 appareils en œuvre. Ce qui équivaut à une puissance de 1360 kW. La Belaria fit convient en tant que solution de chauffage et de refroidissement efficace en énergie et respectueuse du climat pour les immeubles collectifs mais aussi des complexes de bâtiments plus grands, voire des salles de sport polyvalentes.
Pour une installation de chauffage respectueuse du climat, avec préparation d'eau chaude durable, la salle de sport décrite, avec la pompe à chaleur air/eau Belaria fit associée à la chaudière à gaz à condensation UltraGas 2, offre une installation de chauffage efficace et performante avec une sécurité d'alimentation optimale.
