PAE - Everest290

Modulaire 2-pijpswarmtepomp met propaan - koeling vanaf 66 of 105 kW, verwarming vanaf 88 kW.

Producten Warmtepomp Lucht/water PAE - Everest290

Over de PAE

KOELVERMOGEN

66 of 105 kW

VERWARMINGSVERMOGEN

88 kW

NATUURLIJK KOELMIDDEL

R290 - propaan (GWP 3)

GESCHIKT VOOR

Voor verwarming/koeling en productie van warm tapwater

BEDRIJFSTEMPERATUREN

Tot 70°C

MODULAIR

Tot 10 units in cascade

De PAE Everest, van Emicon, is een modulaire, omkeerbare lucht/water warmtepomp op propaan voor het verwarmen, koelen en sanitair warm water op hoge temperaturen in tweepijpssystemen.

Zelfs bij een extreme buitentemperatuur tot -20°C is warm water op hoge temperatuur tot 65-70°C mogelijk. Deze warmtepompen op propaan zijn van nut in residentiële, commerciële en industriële toepassingen, zoals in school- en sportfaciliteiten, hotels, logistieke gebouwen, appartementen en kantoorgebouwen.

Het is een compacte monoblok, die beschikbaar is in twee versies:

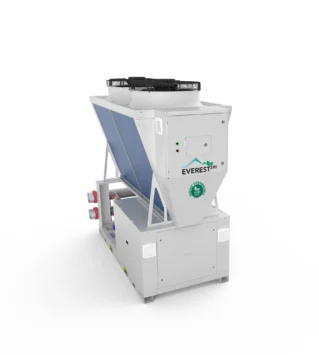

De PAE met een koelvermogen van 66 kW en een warmtecapaciteit van 88 kW.
De Energie-Efficiëntieverhouding (EER) is 2,51, bij 23/18°C in/out regime en luchttemperatuur 35°C. De prestatiecoëfficiënt (COP) is 4,0 bij 30/35°C in/out regime, luchttemperatuur 7°C.
De PAE WA met een koelvermogen van 105 kW en een warmtecapaciteit van 88 kW.
De Energie-Efficiëntieverhouding (EER) is 3,55, bij 23/18°C in/out regime en luchttemperatuur 35°C. De prestatiecoëfficiënt (COP) is 3,92, bij 30/35°C in/out regime, luchttemperatuur 7°C.

Beide modellen hebben een bereik van 20 tot -7°C in koelmodus. In verwarmingsmodus haalt de PAE 30 tot 70°C en de PAE WA 30 tot 65°C.

Emicon PAE Everest - with 'slide in out system' - propaanwarmtepomp

Modulair & uitbreidbaar

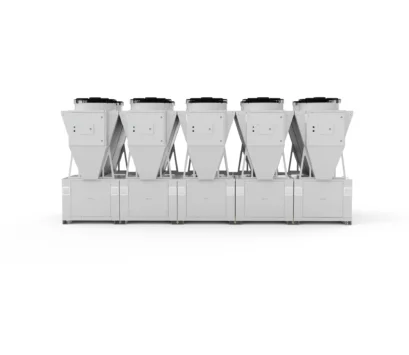

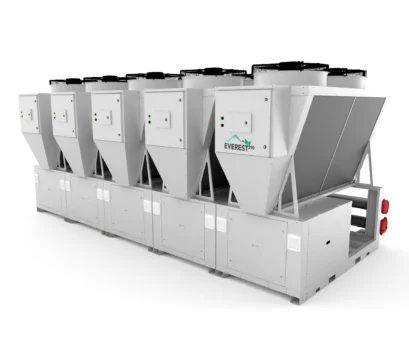

Er kunnen tot 10 PAE Everest warmtepompen in een cascade geplaatst worden. Zo kan de capaciteit van uw installatie meegroeien met uw bedrijf.

Bijkomend zorgt de cascade ervoor dat u niet meer afhankelijk bent van één toestel, maar dat u beschikt over betrouwbare installatie, met back-up. Bovendien haalt u, bij bv. een onderhoud, een Everest makkelijk uit de schakel zonder de (volledige) HVAC-oplossing, het hydraulisch circuit & de werking te onderbreken. Iedere unit is voorzien van een handig 'Slide In/out system' en wordt gekoppeld aan andere modules door middel van een connectiekit. Alle serviceonderdelen bevinden zich vooraan de machine en zijn vrij toegankelijk, zodanig dat een onderhoud vlot en complexloos kan verlopen.
De (energie)efficiëntie van deze propaanwarmtepomp is ongeëvenaard; komend van de 'partial load'/modulerende werking waar de Everest zijn energieverbruik aanpast naargelang de energievraag/warmwaterbehoefte van de installatie.

Veilig en betrouwbaar

De PAE is voorzien van scroll compressoren, die hogere drukken aan kan, en axiale ventilatoren. Door de tandemconfiguratie van de scroll compressoren en de elektronische regeling van de luchtstroomsnelheid aan de bronzijde, haalt de Everest een hoog seizoensgebonden rendement. Alle modellen zijn ErP 2021 gekeurd.
Iedere productie-unit wordt ook standaard in de fabriek gevuld met propaan, waardoor, bij aankomst op de werf, de plug-and-play warmtepomp enkel nog aangesloten moet worden op hydraulisch circuit en de elektrische aansluiting.

Standaard is iedere Everest voorzien van hijsbeugels en -ogen, cascaderegeling, anti-vibratiedempers, lekdetectie, een geïntegreerde circulatiepomp, veiligheidskleppen en een anti-vrieskit.

De Everest is zodanig ontworpen dat het alle mogelijke risico's tot een minimum beperkt. Het geluid van de unit wordt sterk verminderd door een, standaard voorziene, geluidsdichte kast rondom de compressoren en ventilatoren en een geluidsdichte, beschermende verf. De hoeveelheid koelmiddel blijft beperkt per PAE Everest, zodanig dat er, in de waarschijnlijkheid van een lek, geen propaan ontsnapt. Verder wordt er enkel gewerkt met ATEX-gekeurde onderdelen, zoals een lekkage sensor, afzuigventilator, Atex ventilatoren, een gescheiden elektrisch bord... en is de machine dusdanig gebouwd dat de luchtcirculatie in de machine propaan snel uitdrijft van zodra er hoge propaanwaarden vastgesteld worden.

Emicon Everest290 - PAE, PAE WA & GPE - propaanwarmtepomp

Propaan, Emicons expertise

Propaan, oftewel R290, is een niet-giftig, natuurlijk koelmiddel dat ruim beschikbaar is en heeft, met GWP 3, een verwaarloosbaar effect op het milieu. Het heeft zowat dezelfde karakteristieken als de traditionele koudemiddelen. Zo kan men met propaan hoge temperaturen bereiken en is het geschikt in oplossingen waar water op hoge temperaturen gevraagd wordt; zoals in school- en sportfaciliteiten, hotels, logistieke gebouwen, appartementen en kantoorgebouwen. Het is een koelmiddel met een uitstekende drukverhouding en is flexibel in gebruik in kritische toepassingen.

Dit natuurlijk gas is, net zoals CO₂, niet onderworpen aan de f-gaswetgeving en voldoet zo aan de toekomstige milieu- en klimaatwetgeving. In tegenstelling tot de meest courante, synthetische koelmiddelen bevat propaan geen PFAS (poly- en perfluoralkylstoffen) die schade kan toebrengen aan Moeder Natuur.

Ervaring in propaan, dat hebben ze zeker bij Emicon. Ze zijn één van de pioniers en lanceerden hun eerste propaanwarmtepomp in 2007. Ondertussen zitten ze al aan de vierde generatie en zijn ze uitgegroeid tot de leider in dit segment.

Het volledig propaangamma van Emicon is in lijn met de Europese 2016/2281-wetgeving, kortweg de 2021 Erp Europe Efficency Standards. Die wetgeving vereist een minimale SEER van 5,20 bij watergekoelde en een SEER van 4,10 bij luchtgekoelde units. Alle units worden gemaakt en uitvoerig getest in hun fabriek in Italië en exporteren ze hierna naar 40 landen, wereldwijd.

Bij ieder product stellen ze betrouwbaarheid en performantie voorop. Dit uit zich op alle vlakken; van zorgvuldig uitgekiende onderdelen, zoals Atex-gekeurde onderdelen, tot het uitvoerig testen van iedere productie-unit in klimaat- en testkamers. De functionele en 'performance'-testen van de propaanunits gebeuren overigens volgens de EN14511-standaard.

Kortom de Emicon PAE en PAE WA, uit de Everest290-reeks, is, met propaan als koelmiddel, één van de meest duurzame warmtepompen op de markt en is geschikt voor verwarming, koeling en de productie van sanitair warm water op hoge temperatuur. De modulariteit biedt niet alleen zekerheid, maar doet uw oplossing meegroeien mee met uw organisatie.

Is het voorzien om met vierpijpssysteem te werken, dan kiest u best de GPE Everest warmtepomp. Hiermee kan u, in een vierpijpssysteem, koelen en verwarmen met bijkomend energie te recupereren.

GAMMA		PAE kp	PAE WA Kp
Koelvermogen (23/18°C - lucht 35°C)	kW	66,3	105,0
Totaal inkomend vermogen	kW	26,4	29,6
Totale nominale stroom	A	50,8	55,0
EER	-	2,51	3,55
Aantal circuits	n°	1	1
Compressoren	n°	2	2
Verwarmingsvermogen (30/35°C - lucht 7°C)	kW	88,9	88,2
Totaal inkomend vermogen	kW	22,2	22,5
COP	-	4,0	3,92
Vulling koelmiddel	kg	6,5	6,5
Equivalent CO2-vulling	kg	19,5	19,5
Transportgewicht	kg	835	835
Gewicht	kg	840	840
Lengte	mm	2560	2560
Diepte	mm	1100	1100
Hoogte	mm	2450	2450
