Hoval

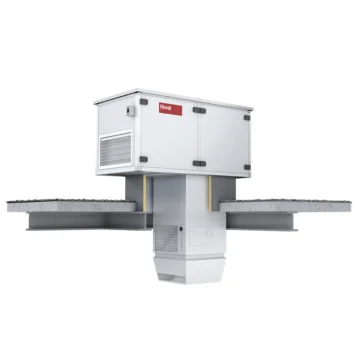

TopVent S
Unité de recirculation pour le chauffage et le refroidissement des halls. Avec unité de toit pour le passage libre, sous-jacent pendant un service.
A propos du TopVent S
POUR
climatisation et ventilation de salles de grande hauteur en fonctionnement continu
ALIMENTATION
Alimenté en eau ou DX
DÉBIT D'AIR
Jusqu'à 9.000 m3/h
Hoval TopVent S est une gamme d'appareils de ventilation pour le chauffage et le refroidissement économiques des halls de grande hauteur. Contrairement à l'appareil TopVent C, cette série fonctionne avec de l'air neuf. Cette série TopVent a été spécialement développée pour une utilisation dans les halls et ateliers modernes de logistique, de production ou d'industrie. Pensez également aux "baies de grande hauteur", par exemple. Ces appareils trouvent également leur place dans les salles de sport, les piscines, les hangars d'aviation et les centres commerciaux.

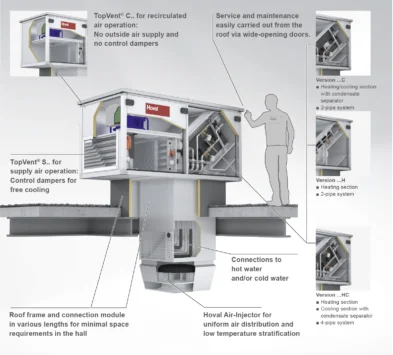

L'avantage de ces aérothermes est que les activités dans la pièce ne sont pas perturbées lors de la maintenance ou de l'entretien. En effet, ces opérations s'effectuent par l'intermédiaire de l'unité extérieure située sur le toit. En outre, un modèle S nécessite beaucoup moins d'espace, sous le toit dans le hall ; la majeure partie de la technologie se trouve dans l'unité extérieure. Cela signifie que l'espace peut être aménagé de manière optimale et efficace et que l'espace disponible peut être utilisé au maximum.
L'air frais et l'air recyclé sont d'abord filtrés avant d'être soufflés dans le hall. Tous ces aérothermes sont conformes à la directive 2009/125/CE sur l'écoconception.
Plusieurs variantes sont disponibles dans cette gamme TopVent :
- un TopVent interne alimenté en eau pour le chauffage seul ou pour le chauffage et/ou le refroidissement dans un système à 2 ou 4 tubes (SH, SC & SHC),
- un TopVent avec pompe à chaleur pour le chauffage et le refroidissement décentralisés (SP).

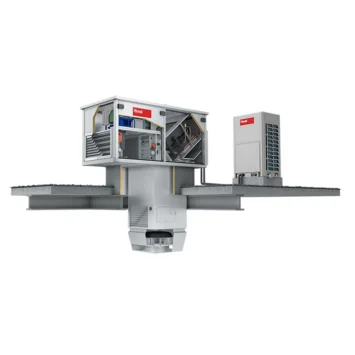

TopVent SP
L'aérotherme TopVent SP est un appareil de ventilation fonctionnant au gaz naturel couplé à une pompe à chaleur décentralisée. L'appareil SP permet de chauffer et de refroidir. Le refroidissement est également possible par le biais du "Free cooling".
L'appareil TopVent SP est disponible en deux versions ;
- Le SP-6 a un débit d'air de 6000 m3/h et est couplé à une pompe à chaleur Belaria VRF de 33,5 ou 40 kW.
- Le SP-9 a un débit d'air de 9000 m3/h et est associée à une pompe à chaleur Belaria VRF de 67 kW.
La pompe à chaleur modulante interagit avec le TopVent et ajuste sa puissance en fonction du débit d'air requis. La technologie Inverter et les compresseurs à injection de vapeur garantissent un fonctionnement économe en énergie, tout en assurant le confort.
Une bonne communication et un bon fonctionnement entre tous les composants réduisent considérablement les coûts d'exploitation et vous offrent un système flexible et fiable sur lequel vous pouvez compter.

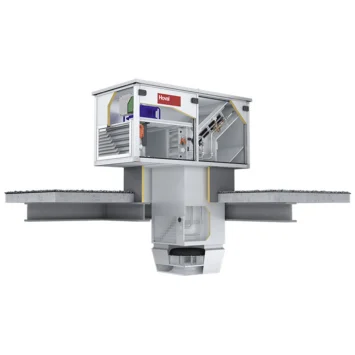

TopVent SH
L'aérotherme TopVent SH est un appareil de recyclage à eau pour le chauffage des halls de grande hauteur, relié à un générateur de chaleur central, tel qu'une chaudière à condensation ou une pompe à chaleur. Le refroidissement est possible par le biais du "Free cooling".
L'appareil TopVent SH est disponible en deux tailles ;
- Le SH-6 a un débit d'air de 6000 m3/h et peut produire jusqu'à 78 kW de chaleur par appareil.
- Le SH-9 a un débit d'air de 9000 m3/h et peut produire jusqu'à 121 kW de chaleur par appareil.
TopVent SC
L'aérotherme TopVent SC est un appareil de ventilation à eau pour le rafraîchissement ou le chauffage d'un local haut de plafond, raccordé par un système à 2 tubes à une source (de chaleur) centrale, telle qu'une chaudière à condensation ou une pompe à chaleur. Le refroidissement est possible via le réseau bitube raccordé et le mode "Free cooling".
L'appareil TopVent SC est disponible en deux tailles ;
- Le SC-6 a un débit d'air de 6000 m3/h et peut fournir jusqu'à 78 kW de chaleur et 34 kW de froid par appareil.
- Le SC-9 a un débit d'air de 9000 m3/h et peut émettre jusqu'à 145 kW de chaleur et jusqu'à 68 kW de froid par appareil.

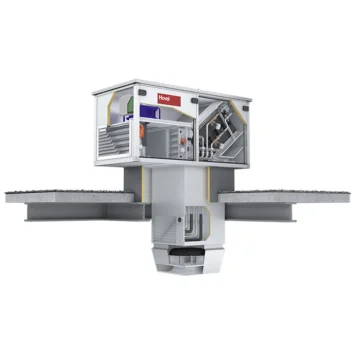

TopVent SHC
L'aérotherme TopVent SHC est un appareil de ventilation à eau pour le refroidissement ou le chauffage d'un hall de grande hauteur, couplé par un réseau de 4 tubes à deux sources de chaleur distinctes, telles qu'une chaudière à condensation ou une pompe à chaleur. Le refroidissement est possible via le réseau à 4 tubes raccordé et le mode "Free cooling".
L'appareil TopVent SHC est disponible en deux tailles ;
- Le SHC-6 a un débit d'air de 6000 m3/h et peut fournir jusqu'à 78 kW de chaleur et 34 kW de froid par appareil.
- Le SHC-9 a un débit d'air de 9000 m3/h et peut émettre jusqu'à 121 kW de chaleur et jusqu'à 68 kW de froid par appareil.
Simple, modulaire et flexible
Cette solution de ventilation Hoval est modulaire et flexible. A long terme, cela signifie que l'appareil TopVent peut être adapté aux besoins futurs du bâtiment. Des appareils supplémentaires peuvent être ajoutés et configurés à tout moment dans l'installation.
Les aérothermes prêts à l'emploi sont faciles et rapides à installer (et à entretenir) et sont fixés au plafond à intervalles réguliers pour assurer une distribution efficace de l'air. Comme un TopVent peut facilement climatiser une grande surface, peu d'appareils doivent être placés dans un hall, ce qui réduit les coûts d'installation.
L'Air Injector
La solution Hoval, en fait chaque TopVent, fonctionne avec le système breveté Air Injector. Les ailettes réglables de l'Air Injector permettent d'adapter le flux d'air en fonction de la situation. La position des ailettes assure un mélange et une dispersion optimale des flux d'air, dans tout le local, jusqu'à ce qu'il atteigne la température souhaitée et constante.
Avec l'Air Injector, vous couvrez une grande surface, nécessitant un faible débit d'air. Cela réduit considérablement les coûts d'exploitation, d'énergie et d'investissement. De plus, le personnel de la salle ne subit aucun courant d'air et travaille dans un climat agréable.
Flexible et (re)programmable
TopTronic C, le logiciel intégré, assure un fonctionnement, un contrôle et une commande efficaces des (divers) appareils de la solution de ventilation. Chaque TopVent est (re)programmable et réglable individuellement. Cela permet également de diviser les appareils en zones de température. Le logiciel fait de la solution totale un ensemble extrêmement fiable, où les aérothermes fonctionnent bien ensemble, peuvent se compléter en cas de besoin et utilisent l'énergie de manière économique.
Un TopVent de la série S est une solution efficace pour ventiler, chauffer ou refroidir des espaces de grande hauteur où la capacité (de stockage) disponible est utilisée de manière optimale et où les activités (commerciales) sous-jacentes ne doivent pas être entravées, par exemple, lors d'une opération de maintenance.
MODELES | Débit d'air (m3/h) | Capacité en chaud (kW) | Capacité en froid (kW) | Poids (kg) |
|---|---|---|---|---|
| SP-6 | 6000 | Jusqu'à 33,5 / 40 | Jusqu'à 33,5 / 40 | 717 |
| SP-9 | 9000 | Jusqu'à 67 | Jusqu'à 67 | 924 |
| SH-6 | 6000 | Jusqu'à 78 | - | 661 |
| SH-9 | 9000 | Jusqu'à 121 | - | 846 |
| SC-6 | 6000 | Jusqu'à 78 | Jusqu'à 34 | 692 |
| SC-9 | 9000 | Jusqu'à 145 | Jusqu'à 68 | 898 |
| SHC-6 | 6000 | Jusqu'à 78 | Jusqu'à 34 | 729 |
| SHC-9 | 9000 | Jusqu'à 121 | Jusqu'à 68 | 953 |
